Apresentando o Caminho Composto

Sejam bem vindas a bordo, Silhouetteiras!
A proposta hoje é fazer um exercício com vocês para apresentar o Caminho Composto.

Caminho composto é uma forma de agrupamento de imagens que “informa” para a Silhouette que a forma colocada mais à frente é um “buraco” na forma mais atrás.

Complicado? Pode parecer, mas na verdade não é.

Fica bem mais fácil de entender quando vemos exemplos.

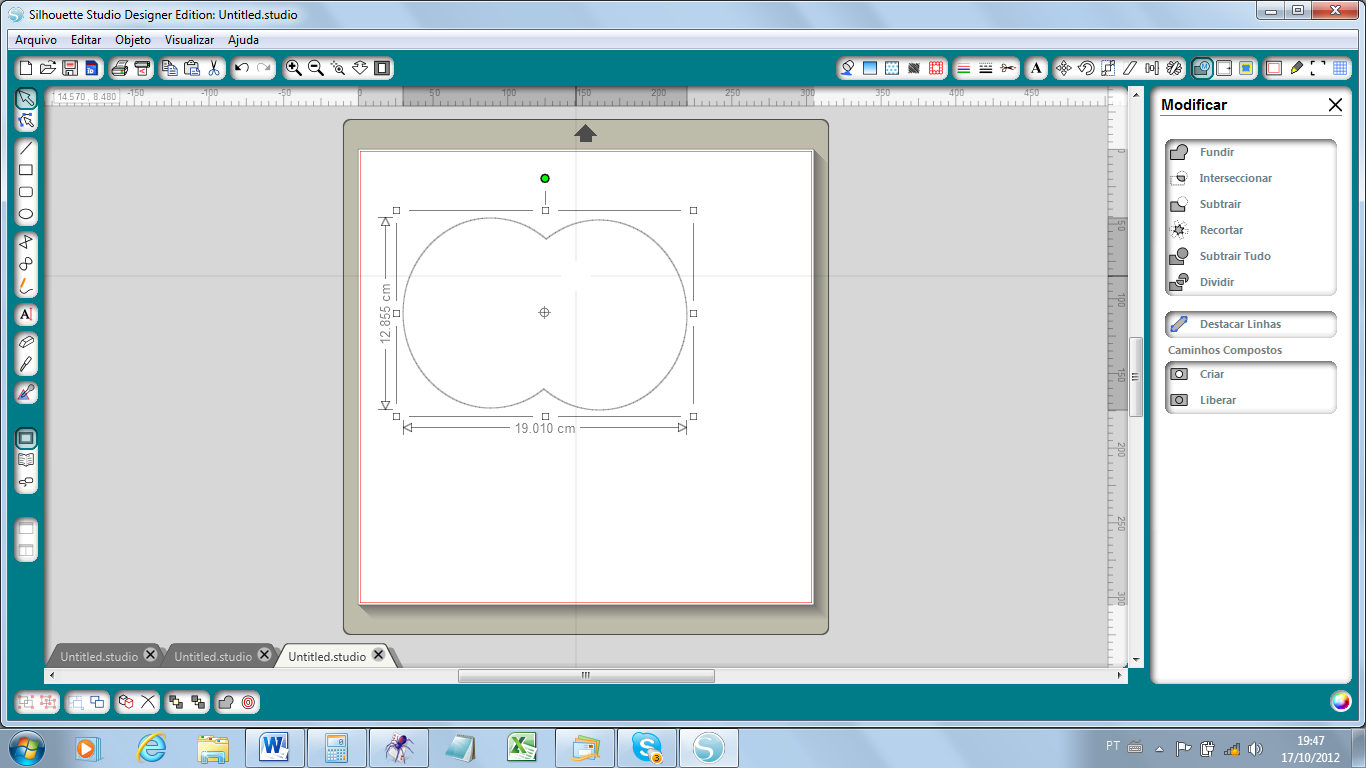

Partiremos de um desenho simples de circulo.



Sobre esse circulo, desenhe um circulo menor.


Selecione as duas formas e use a ferramenta da Preenchimento com cor.

Você verá que os dois circulos ficarão coloridos.


 Agora remova a cor, selecione novamente os dois circulos e agrupe-os. Objeto > Agrupar.





Selecione o arquivo e novamente use a ferramenta de preechimento. Todo o circulo ficará vermelho, porque a Silhouette compreende essas duas formas como formas sobrepostas.





Agora vamos desagrupar os círculos (Arquivo > Desagrupar), selecionar os dois e criar um caminho composto. Objeto > Criar Caminho Composto





Depois disso, vamos à prova do preenchimento e… surpresa! Somente o aro entre os dois círculos será colorido!



Isso acontece porque o Caminho Composto fez com que o software passasse a compreender o circulo menor como um “buraco” no circulo maior.

Compreender o conceito de Caminho Composto será importante tanto quando formos trabalhar com preenchimento (com cor ou padrão) quanto na hora de fundir formas.

Vejamos mais um exercicio.

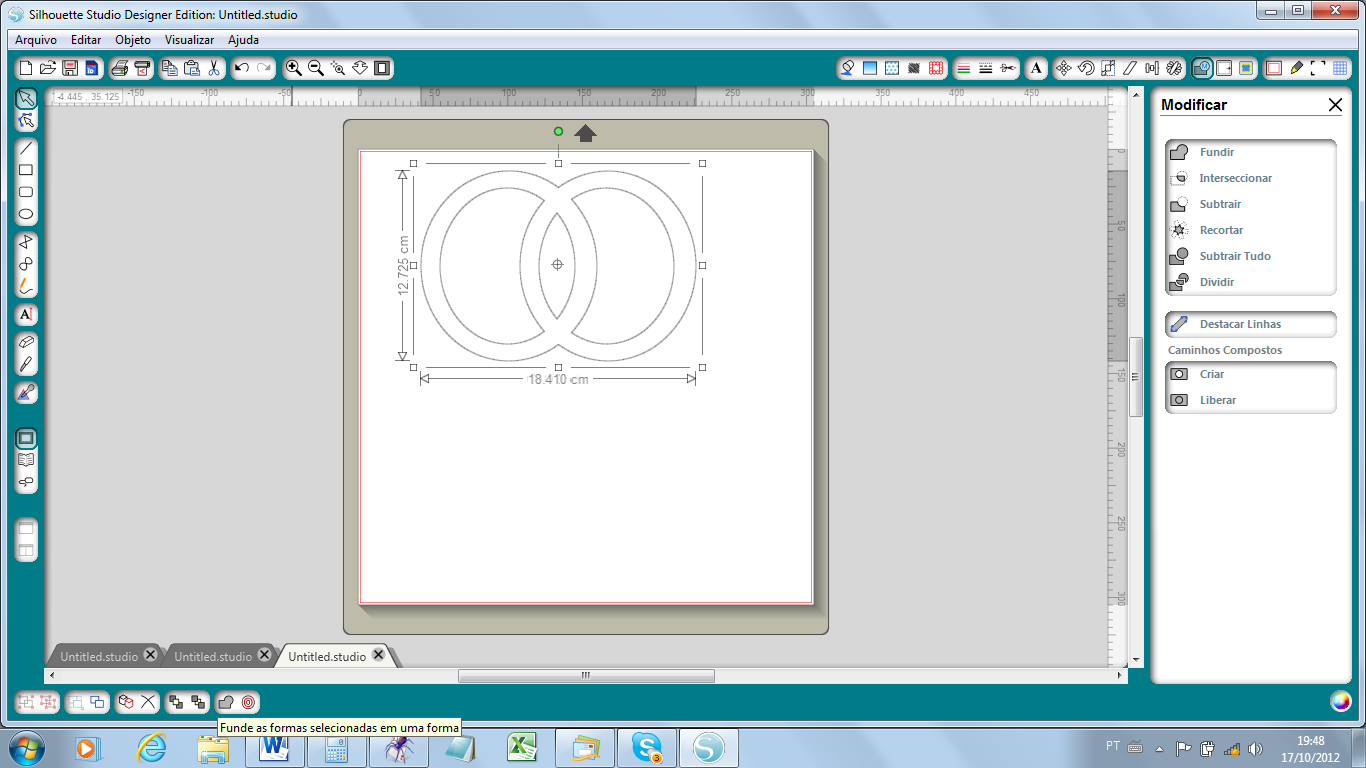

Faça dois circulos grandes e coloque circulos menores dentro deles.



Sobreponha um “aro” no outro.


Selecione tudo e use a ferramenta Modificar > Fundir e veja que as formas internas desaparecem.


Agora use a ferramenta de desfazer para voltar ao estágio em que os dois aros estavam lado a lado.

Selecione os dois circulos que compõe o primeiro aro e crie caminho composto.

Faça o mesmo com o segundo aro.


Agora sobreponha um ao outro e use a ferramenta de fundir.

Você verá que as formas internas serão preservadas.


Espero que vocês tenham gostado da dica.

Estou à disposição caso haja alguma dúvida.

Um beijo e um queijo.
Até nosso próximo voo.


Karin
